Rak 500V Mount Filter Harmonik Aktif
Mencari filter harmonik Aktif Rak 500V yang andal? GEYA menawarkan solusi berkualitas tinggi dengan harga grosir, yang dirancang untuk memenuhi tuntutan industri yang bergerak cepat. Filter kami memastikan kinerja dan efisiensi yang optimal. Hubungi kami sekarang untuk informasi lebih lanjut dan untuk mendapatkan penawaran terbaik langsung dari pabrik kami!
Filter harmonik Active Mount Rack 500V (AHF) menawarkan solusi yang kuat untuk mitigasi harmonik dalam 500V (± 20%) tiga fase empat fase (3P4W) dan sistem daya tiga fase tiga fase (3P3W). Unit yang dipasang di rak ini menggunakan kontrol digital DSP+CPLD canggih dan topologi tiga tingkat untuk kompensasi harmonik saat ini yang tepat hingga harmonik ke-50. Desain modularnya memfasilitasi skalabilitas melalui koneksi paralel, memungkinkan kapasitas yang lebih tinggi sambil menyederhanakan pemeliharaan. Model peringkat 100A saat ini secara efektif membahas distorsi harmonik dalam aplikasi tegangan tinggi. Pendinginan udara paksa memastikan operasi jangka panjang yang andal. Filter harmonik Active Rack Mount 500V menyediakan manajemen kualitas daya yang luar biasa untuk lingkungan industri yang menuntut.
Deskripsi Model:
| Gy | Ahf | 0.5 | 100a | / | 4l | R |
| Kode Perusahaan | Filter harmonik aktif | Level tegangan 0,5: 500V ± 20% |
Kapasitas Dinilai （Kvar） 100a | 3L: Tiga fase tiga fase 4L: Tiga fase empat kawat |
R: Rack Mount |
Fitur:
● Gunakan DSP+CPLD Semua Inti Kontrol Digital, Teknologi Topologi Tiga Tingkat, Algoritma Deteksi Harmonik Lanjutan dan Strategi Kontrol PWM untuk mencapai kompensasi yang akurat dari arus harmonik.
● Mengadopsi desain modular, yang memfasilitasi koneksi paralel dari beberapa modul, hanya mengambil sedikit ruang dan mudah dipertahankan.
● Desain struktural saluran udara independen dan gudang independen memastikan operasi peralatan yang stabil.
● Ini dapat menyaring harmonik dalam berbagai harmonik, dari 2 hingga 50 harmonik, dan menyelesaikan masalah ketidakseimbangan tiga fase pada saat yang sama.
● Laju penyaringan harmonik tinggi. Jika kapasitas memungkinkan, laju penyaringan arus harmonik dapat setinggi 95%. Atur output pembatasan 100% arus untuk memastikan operasi peralatan yang stabil jangka panjang.
Aplikasi:
Rak 500V Mount Filter harmonik aktif sangat penting untuk menjaga kualitas daya dan keandalan peralatan dalam berbagai aplikasi tegangan tinggi:
● Industri berat:Memitigasi harmonik yang dihasilkan oleh motor besar, VFD, dan beban non-linear lainnya dalam pengaturan industri yang menuntut.
● Sistem Energi Terbarukan:Menstabilkan output daya dari peternakan matahari dan angin yang terhubung ke jaringan tegangan tinggi.
● Minyak dan Gas:Memastikan operasi peralatan kritis yang andal dalam sistem distribusi daya tegangan tinggi.
● Operasi Penambangan:Melindungi peralatan elektronik yang sensitif dan menjaga kualitas daya di lingkungan yang keras.
Rak 500V Mount Filter harmonik aktif memberikan mitigasi harmonik canggih untuk sistem daya tegangan tinggi, memastikan stabilitas dan keandalan.
Parameter teknis:
| Seri 220V | Seri 380V | Seri 500V | Seri 690V | ||
| Ketinggian | <2000m, di atas 2000m, DERCER menurut GB/T3859.2 | ||||
| Suhu sekitar | -20 ～+50 ℃ | ||||
| Kelembaban relatif | ≤90%, tidak ada kondensasi pada permukaan saat suhu minimum bulanan adalah 25 ℃ | ||||
| Tingkat polusi | Level III di bawah ini | ||||
| Tegangan operasi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frekuensi kerja | 50Hz ± 5% | ||||
| Arus kompensasi | 25a | 25/50/75/100/150a | 100a | 100a | |
| Struktur kisi | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Jumlah unit terhubung secara paralel |
Ulimited | ||||
| Efisiensi mesin secara keseluruhan | ≥97% | ||||
| Struktur kisi | 32kHz | 16kHz | 12.8KHz | 12.8KHz | |
| Kisaran Kompensasi | 2 ～ 50 kali, tingkat kompensasi tunggal dapat disesuaikan | ||||
| Pemilihan fungsi | Kekuatan reaktif | Daya reaktif, daya reaktif + asimetri | |||
| Kekuatan reaktif tingkat kompensasi |
≥95% | > 92% | |||
| Penyaringan netral kemampuan |
Kemampuan penyaringan garis netral adalah 3 kali dari kemampuan penyaringan fase | ||||
| Waktu respons penuh | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Kebisingan | ≤60db | ≤60db | ≤65db | ≤65db | |
| Metode kontrol | Antarmuka 2-arah RS485 (mendukung GPRS/WiFi) | ||||
| Perlindungan | Kelebihan beban, perangkat lunak/perangkat keras berlebihan, tegangan berlebih dan undervoltage, kegagalan daya, overemperature, perlindungan kelainan frekuensi, dll. | Kelebihan beban, perangkat lunak/perangkat keras berlebihan, tegangan berlebih dan undervoltage, ketidakseimbangan tegangan jaringan, kegagalan daya, overemperature, kelainan frekuensi, perlindungan sirkuit pendek, dll. | |||
| Metode instalasi | Rak/dipasang di dinding | Rak | |||
| Garis yang masuk | Kembali Masuk （Jenis Rak ）、 Masuk Upper （Dinding）） | Kembali garis yang masuk | |||
| Tingkat perlindungan | IP20 | ||||

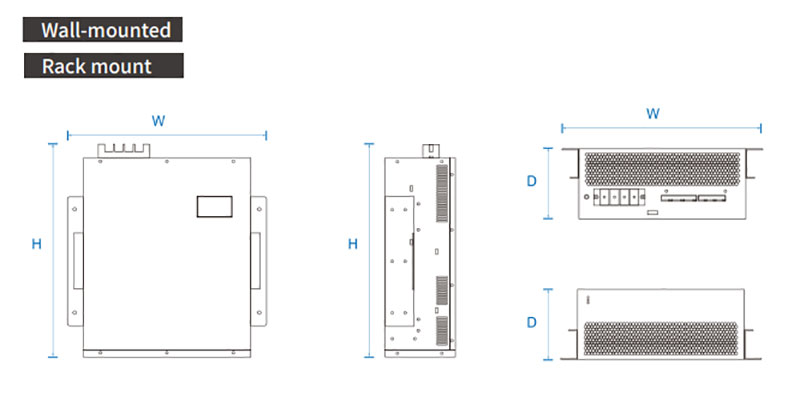

Model & Spesifikasi:
| Model | ||||
|---|---|---|---|---|
| Nomor Model | Nilai arus (a) | Tegangan Sistem (V) | Dimensi (d*w*h) | Metode pendinginan |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Pendinginan udara paksa |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
Tag Panas: Rak 500V Mount Filter Harmonik Aktif
