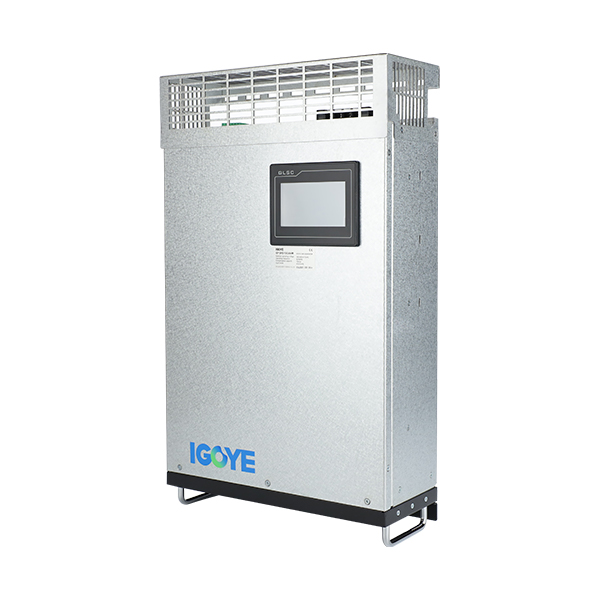

Prinsip dasar filter harmonik aktif

Filter harmonik aktifadalah peralatan khusus baru untuk kontrol harmonik daya yang terbuat dari teknologi elektronik daya modern dan teknologi pemrosesan sinyal digital berdasarkan perangkat DSP berkecepatan tinggi. Ini terdiri dari dua bagian utama: sirkuit operasi arus perintah dan sirkuit generasi saat ini kompensasi. Perintah Sirkuit Operasi Arus memantau arus dalam baris secara real time, mengubah sinyal arus analog menjadi sinyal digital, dan mengirimkannya ke prosesor sinyal digital berkecepatan tinggi (DSP) untuk pemrosesan sinyal, memisahkan harmonik dari gelombang fundamental ke modulasi yang berkompensasi ke rangkaian generasi kompensasi dalam bentuk modulasi wid-wid modulasi Pulse (ps phm. Amplitudo yang sama dan polaritas yang berlawanan dengan arus harmonik grid dan menyuntikkannya ke dalam jaringan, mengkompensasi atau mengimbangi arus harmonik, dan secara aktif menghilangkan daya harmonik.

Keuntungan Teknis: Hijau

Efisiensi mencapai 97,2%, yang menghemat sekitar 6.500kWh listrik per tahun dibandingkan dengan filter aktif dengan efisiensi 95%

Topologi Efisiensi yang lebih tinggi meningkatkan algoritma kontrol

Desain termal dan optimasi struktural berdasarkan model yang tepat

Miniaturisasi

Volume hanya 1/6 dari merek utama yang serupa, mengambil lebih sedikit ruang

Beradaptasi dengan kondisi kerja yang berbeda, inovasi instalasi, instalasi yang dipasang di dinding atau pemasangan rak menggunakan lebih sedikit bahan baku dan melindungi lingkungan

Cerdas

Kompensasi untuk harmonik tertentu yang dapat disesuaikan secara induktif dan kapasitif daya kompensasi daya reaktif sistem kompensasi deteksi otomatis beban yang tidak seimbang, penindasan sistem pemantauan fungsi resonansi sistem

Modularitas

N+1 Redundansi secara signifikan meningkatkan keandalan sistem. Jalur produksi, jaminan kualitas yang lebih baik. Kurangi titik kegagalan tunggal dalam sistem. Koneksi paralel yang fleksibel untuk beradaptasi dengan kondisi kerja yang berbeda.

Karakteristik fungsional

Saring 2 ~ harmonik ke -50 pada saat yang sama, atau pilih harmonik apa pun dalam 2 ~ 50 untuk kompensasi. Waktu respons kurang dari 300 μs

Gunakan 3DSP+CPLD Metode Kontrol Digital Lengkap dan IGBT berkecepatan tinggi merek internasional, kontrol loop tertutup, penyaringan harmonik yang akurat
