Filter harmonik aktif yang dipasang di dinding empat fase empat fase
Beli filter harmonik aktif empat fase empat fase terbaru dari GEYA, yang dirancang dengan teknologi canggih dan bahan premium. Solusi mutakhir ini menawarkan mitigasi harmonik yang tepat, efisiensi penyaringan tinggi, dan kemampuan penyaringan saluran netral, menjadikannya ideal untuk menuntut aplikasi. Sempurna untuk industri yang membutuhkan kualitas daya yang unggul. Hubungi kami sekarang untuk membeli dan meningkatkan kinerja sistem Anda!
Filter harmonik Active (AHF) tiga fase yang dipasang di dinding tiga fase menawarkan mitigasi harmonik dan peningkatan kualitas daya canggih untuk sistem empat fase empat fase. Menggunakan kontrol digital DSP+CPLD dan topologi tiga tingkat, ini memberikan kompensasi harmonik saat ini yang tepat. Fitur utama termasuk rentang penyaringan harmonik yang luas (2 hingga 50), laju pemfilteran tinggi (hingga 95%), desain modular untuk skalabilitas, dan kemampuan penyaringan saluran netral. Tersedia dalam berbagai peringkat saat ini (25a hingga 150a) dan tingkat tegangan (220V hingga 690V), AHF memastikan operasi yang stabil dan efisien di lingkungan yang menuntut.
Deskripsi Model:
| Gy | Ahf | 0.4 | 50a | / | 4l | W |
| Kode Perusahaan | Filter harmonik aktif | Level tegangan 0.22: 220V 0.4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Kapasitas Nilai （KVAR） 25/50/75/100/150a | 4L: Tiga fase empat kawat | W: Dinding dipasang |
Fitur:
● Gunakan DSP+CPLD Semua Inti Kontrol Digital, Teknologi Topologi Tiga Tingkat, Algoritma Deteksi Harmonik Lanjutan dan Strategi Kontrol PWM untuk mencapai kompensasi yang akurat dari arus harmonik.
● Mengadopsi desain modular, yang memfasilitasi koneksi paralel dari beberapa modul, hanya mengambil sedikit ruang dan mudah dipertahankan.
● Desain struktural saluran udara independen dan gudang independen memastikan operasi peralatan yang stabil.
● Ini dapat menyaring harmonik dalam berbagai harmonik, dari 2 hingga 50 harmonik, dan menyelesaikan masalah ketidakseimbangan tiga fase pada saat yang sama.
● Laju penyaringan harmonik tinggi. Jika kapasitas memungkinkan, laju penyaringan arus harmonik dapat setinggi 95%. Atur output pembatasan 100% arus untuk memastikan operasi peralatan yang stabil jangka panjang.
Aplikasi:
Filter harmonik aktif yang dipasang di dinding empat fase sangat penting untuk menjaga kualitas daya dalam beragam aplikasi:
● Pusat Data:Melindungi peralatan sensitif dan memastikan operasi tanpa gangguan.
● Rumah Sakit:Memberikan daya yang bersih dan andal untuk sistem medis yang kritis.
● Lingkungan Industri:Meningkatkan kualitas daya dan efisiensi dalam manufaktur petrokimia, farmasi, baja, dan semikonduktor.
● Tekstil dan Industri Cahaya:Meminimalkan distorsi harmonik dan meningkatkan efisiensi operasional.
● Sistem Energi Terbarukan:Memfasilitasi koneksi grid stabil dari sumber energi terbarukan.
Filter harmonik aktif yang dipasang di dinding empat kawat tiga fase memberikan solusi yang kuat dan mudah beradaptasi untuk mengoptimalkan kualitas daya di berbagai aplikasi.
Parameter teknis:
| Seri 220V | Seri 380V | Seri 500V | Seri 690V | ||
| Ketinggian | <2000m, di atas 2000m, DERCER menurut GB/T3859.2 | ||||
| Suhu sekitar | -20 ～+50 ℃ | ||||
| Kelembaban relatif | ≤90%, tidak ada kondensasi pada permukaan saat suhu minimum bulanan adalah 25 ℃ | ||||
| Tingkat polusi | Level III di bawah ini | ||||
| Tegangan operasi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frekuensi kerja | 50Hz ± 5% | ||||
| Arus kompensasi | 25a | 25/50/75/100/150a | 100a | 100a | |
| Struktur kisi | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Jumlah unit terhubung secara paralel |
Ulimited | ||||
| Efisiensi mesin secara keseluruhan | ≥97% | ||||
| Struktur kisi | 32kHz | 16kHz | 12.8KHz | 12.8KHz | |
| Kisaran Kompensasi | 2 ～ 50 kali, tingkat kompensasi tunggal dapat disesuaikan | ||||
| Pemilihan fungsi | Kekuatan reaktif | Daya reaktif, daya reaktif + asimetri | |||
| Kekuatan reaktif tingkat kompensasi | ≥95% | > 92% | |||
| Penyaringan netral kemampuan | Kemampuan penyaringan garis netral adalah 3 kali dari kemampuan penyaringan fase | ||||
| Waktu respons penuh | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Kebisingan | ≤60db | ≤60db | ≤65db | ≤65db | |
| Metode kontrol | Antarmuka 2-arah RS485 (mendukung GPRS/WiFi) | ||||
| Perlindungan | Kelebihan beban, perangkat lunak/perangkat keras berlebihan, tegangan berlebih dan undervoltage, kegagalan daya, overemperature, perlindungan kelainan frekuensi, dll. | Kelebihan beban, perangkat lunak/perangkat keras berlebihan, tegangan berlebih dan undervoltage, ketidakseimbangan tegangan jaringan, kegagalan daya, overemperature, kelainan frekuensi, perlindungan sirkuit pendek, dll. | |||
| Metode instalasi | Rak/dipasang di dinding | Rak | |||
| Garis yang masuk | Kembali Masuk （Jenis Rak ）、 Masuk Upper （Dinding）） | Kembali garis yang masuk | |||
| Tingkat perlindungan | IP20 | ||||

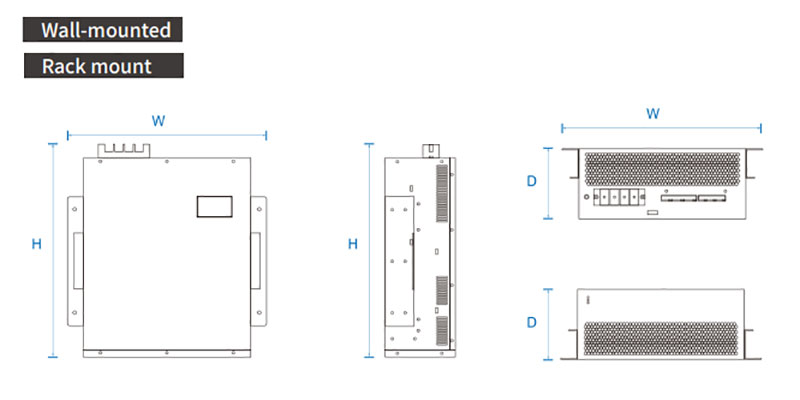

Model & Spesifikasi:
| Model | ||||
|---|---|---|---|---|
| Nomor Model | Nilai arus (a) | Tegangan Sistem (V) | Dimensi (d*w*h) | Metode pendinginan |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Pendinginan udara paksa |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
